Шлейф назван в 188 наших нарядах по ноутбукам, и 102 из них — шлейф матрицы. Коротко о работе:
- Картинка рябит, гаснет или идёт полосами при открывании крышки.
- Изображение появляется только под определённым углом.
- Экран мигает от лёгкого нажатия на рамку.
- После разборки или удара перестал работать тачпад или камера.
Источник: по практике ремонтов в мастерских Юмедиа.
Замена шлейфа: почему картинка зависит от угла крышки

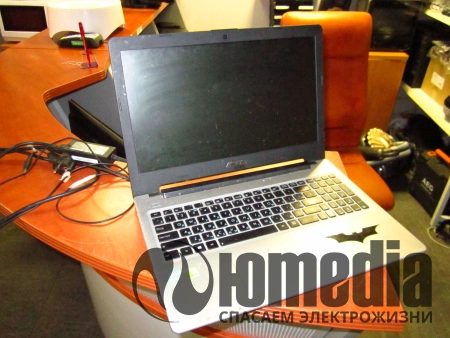

Шлейф матрицы идёт из корпуса в крышку через петлю и складывается при каждом открывании. Из 188 наших нарядов, где шлейф назван, 102 приходятся именно на матричный, остальные — на межплатные внутри корпуса. Признак, по которому матричный узнают без разборки, один и почти безошибочный: изображение меняется от положения крышки. На Asus такое встречаем не реже.
Зависимость от угла

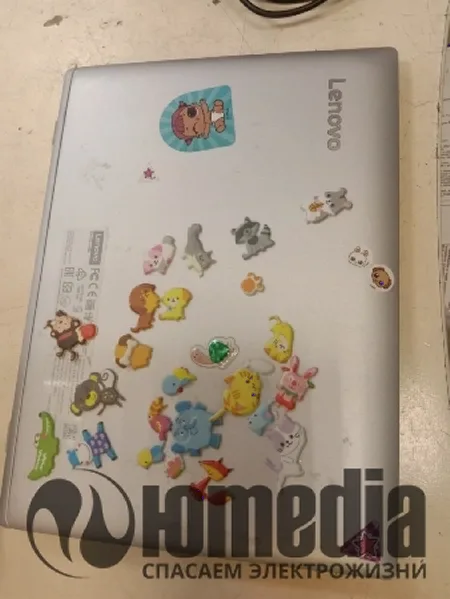

Жилы внутри шлейфа переламываются постепенно, и контакт то есть, то нет. Картинка рябит на одном угле и восстанавливается на другом, иногда пропадает совсем при полном раскрытии. Это тот редкий случай, когда причина прямо объясняет форму симптома: изгиб замыкает и размыкает жилу, а вы видите это как реакцию на движение крышки. У Lenovo эта неисправность идёт стабильно.
Матричный и межплатные
Матричный передаёт изображение и подсветку, идёт через петлю и страдает первым. Межплатные соединяют плату с тачпадом, клавиатурой, камерой и разъёмами — они не гнутся, но отходят от разъёмов после разборки или удара. Симптомы у них разные, и путать их не стоит: один узнаётся по углу крышки, другой по тому, что было накануне. Нередко с этим в сервис приходят HP.
Когда шлейф чинят

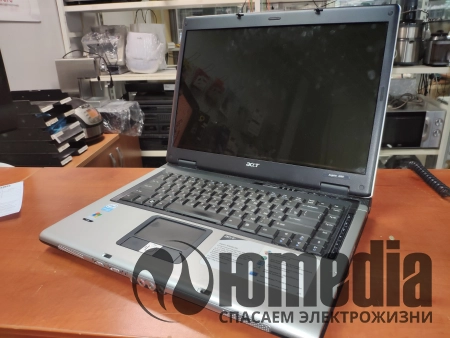

Оторванный от разъёма или надломленный у самого края иногда восстанавливают пайкой — таких работ у нас 50 из 188. Но матричный шлейф после излома внутри изоляции не чинится: место обрыва не найти и не зафиксировать, а изгибаться он будет по-прежнему. Поэтому его меняют целиком, и это правильный расход. Среди марок здесь заметнее Acer.
Что смотрят вместе со шлейфом
Саму матрицу и подсветку: полосы бывают и от них, а стоят они кратно дороже. Проверяют внешний монитор — если на нём картинка чистая, дело точно в крышке. И осматривают петли: разболтанная петля рвёт новый шлейф так же быстро, как порвала старый, и менять их приходится вместе.
Что проверяет мастер
- Реакция картинки на угол крышки.
- Внешний монитор для отсечения матрицы.
- Разъёмы шлейфа на плате и на матрице.
- Состояние петель и хода крышки.
- Проверка камеры и тачпада после сборки.
Если изображения нет вовсе, смотрите почему нет изображения; если экран мерцает — это чаще шлейф, чем матрица.
