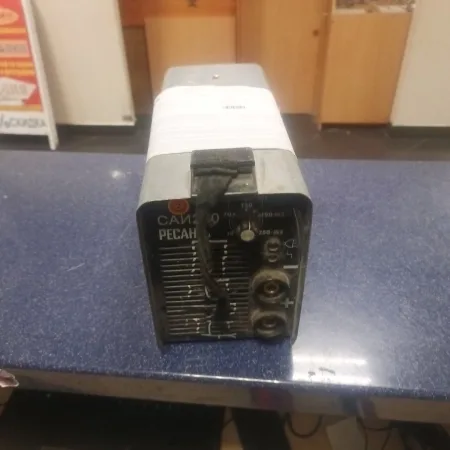

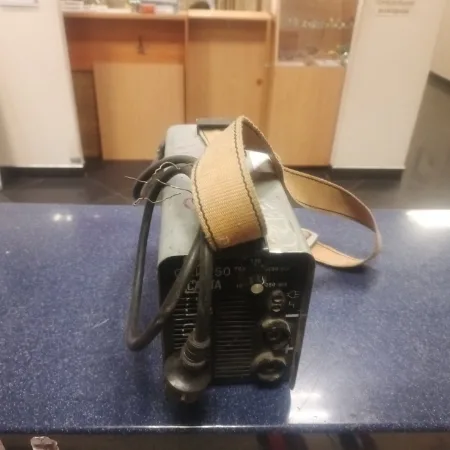

Ремонт сварочных инверторов РЕСАНТА

Если инвертор РЕСАНТА САИ 190 не включается совсем, скорее всего, неисправна инверторная часть — силовые транзисторы, драйверы или элементы питания на плате управления. При включении инвертор подаёт напряжение на схему управления, которая запускает силовые ключи. Если ключи пробиты или не получают управляющий сигнал, аппарат не запустится. Также возможны обрывы в цепях питания, неисправность выпрямителя или защитных элементов.

Что можно проверить самостоятельно:

1. Убедитесь, что сетевой кабель цел, вилка плотно вставлена в розетку, а в розетке есть напряжение (проверьте другим прибором).

2. Осмотрите корпус: нет ли следов перегрева, запаха гари, видимых повреждений.

3. Проверьте, не сработал ли автомат защиты в щитке — если да, попробуйте включить инвертор в другую розетку.

В ремонте проверяют силовые транзисторы, диодные мосты, конденсаторы фильтра, драйверы управления и цепи питания. Неисправные элементы выпаивают и заменяют, затем тестируют работу схемы. Самостоятельно вскрывать и ремонтировать опасно: внутри высокие напряжения, даже после отключения от сети конденсаторы могут оставаться заряженными.

Искрение вместо нормальной сварки у инвертора РЕСАНТА САИ 220 чаще всего связано с неисправностью инверторной части — силовых транзисторов IGBT или модуля управления.

Инвертор преобразует напряжение сети в высокочастотные импульсы, которые затем понижаются трансформатором до сварочного тока. Когда силовые ключи работают неправильно или управляющие сигналы нарушены, выходной ток становится нестабильным — вместо ровной дуги получается прерывистое искрение. Также возможны проблемы с дросселем или конденсаторами выходного фильтра, из-за чего ток содержит сильные пульсации.

Проверьте самостоятельно:

1. Осмотрите электрододержатель и кабели — если контакты окислены или ослаблены, дуга будет нестабильной.

2. Попробуйте другой электрод и проверьте качество массы — плохой контакт с деталью даёт похожий эффект.

Если с подключением всё в порядке, проблема внутри аппарата. В ремонте проверяют силовые транзисторы IGBT на пробой, драйверы управления, измеряют напряжения на плате управления. Не пытайтесь вскрывать корпус самостоятельно — внутри остаточное высокое напряжение на конденсаторах даже после выключения.
